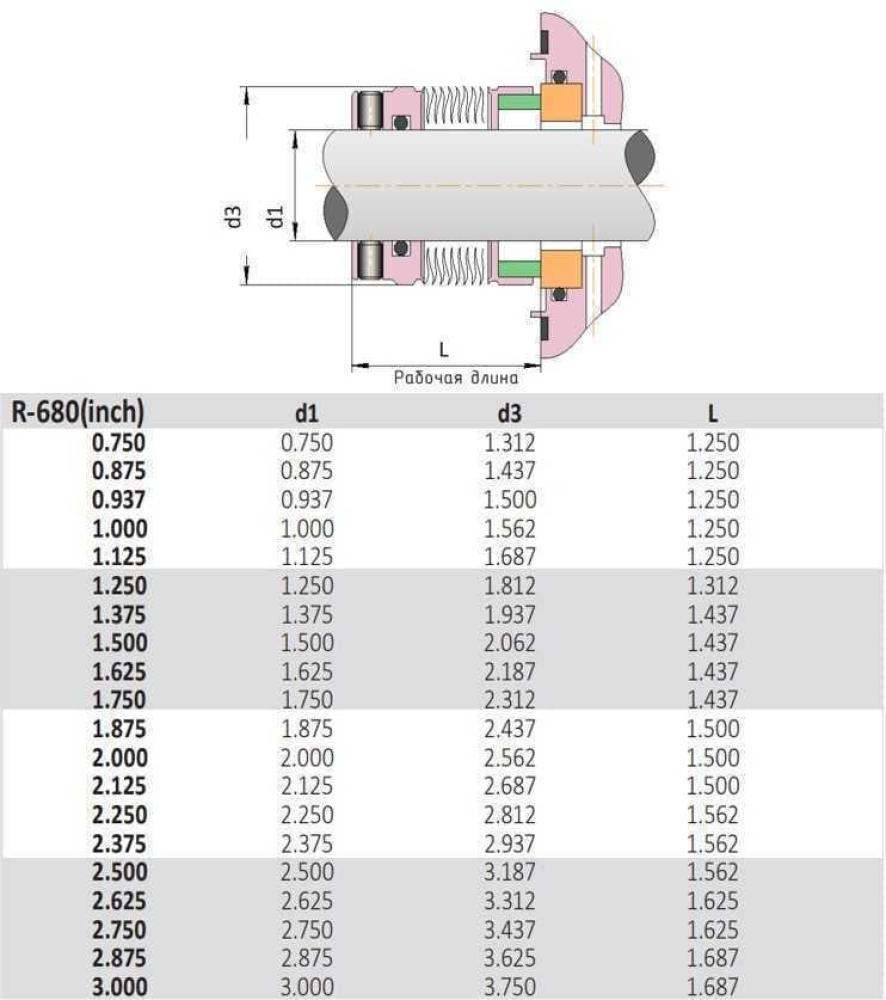

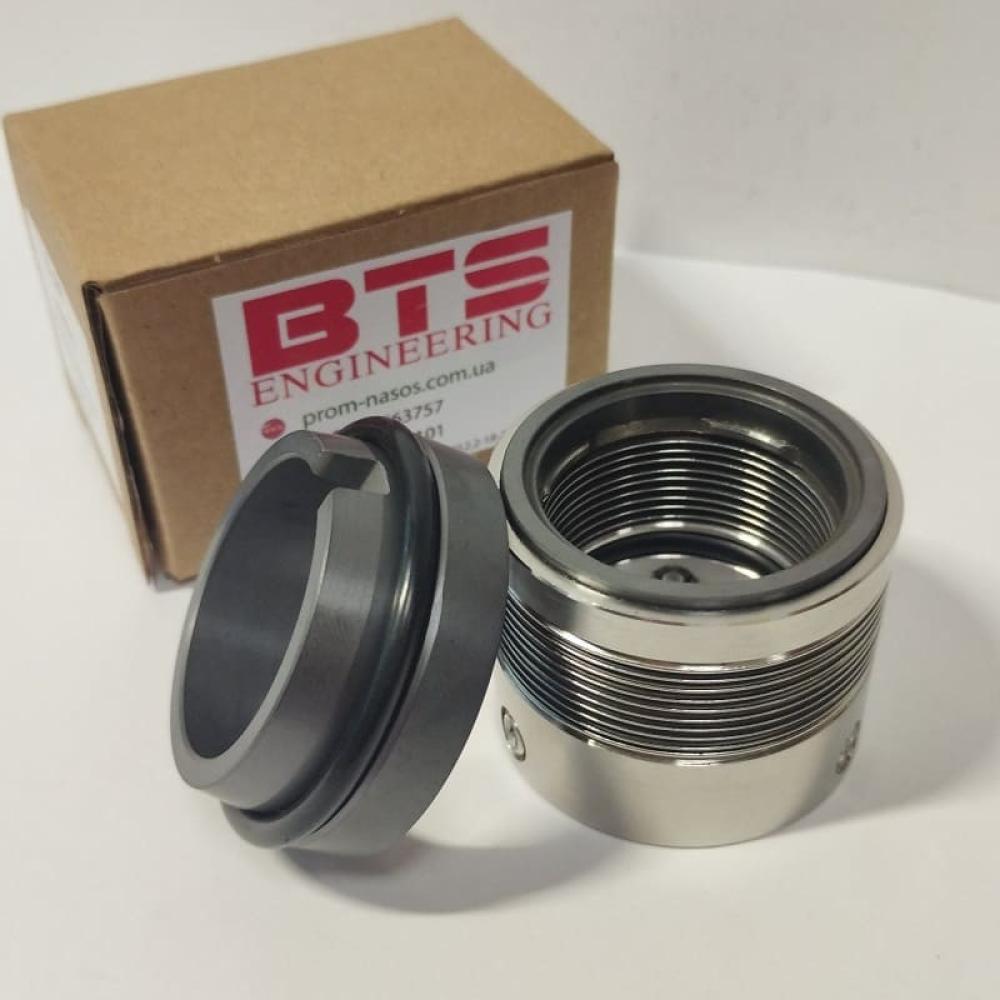

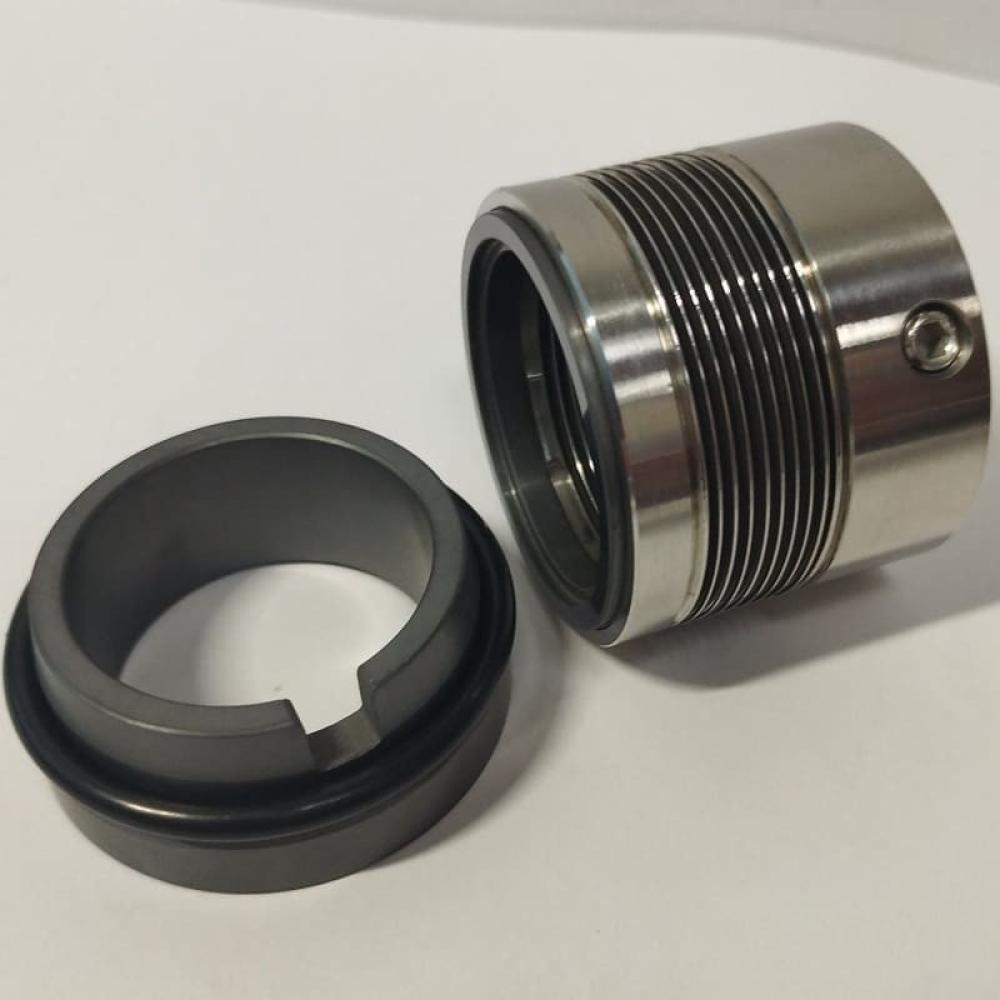

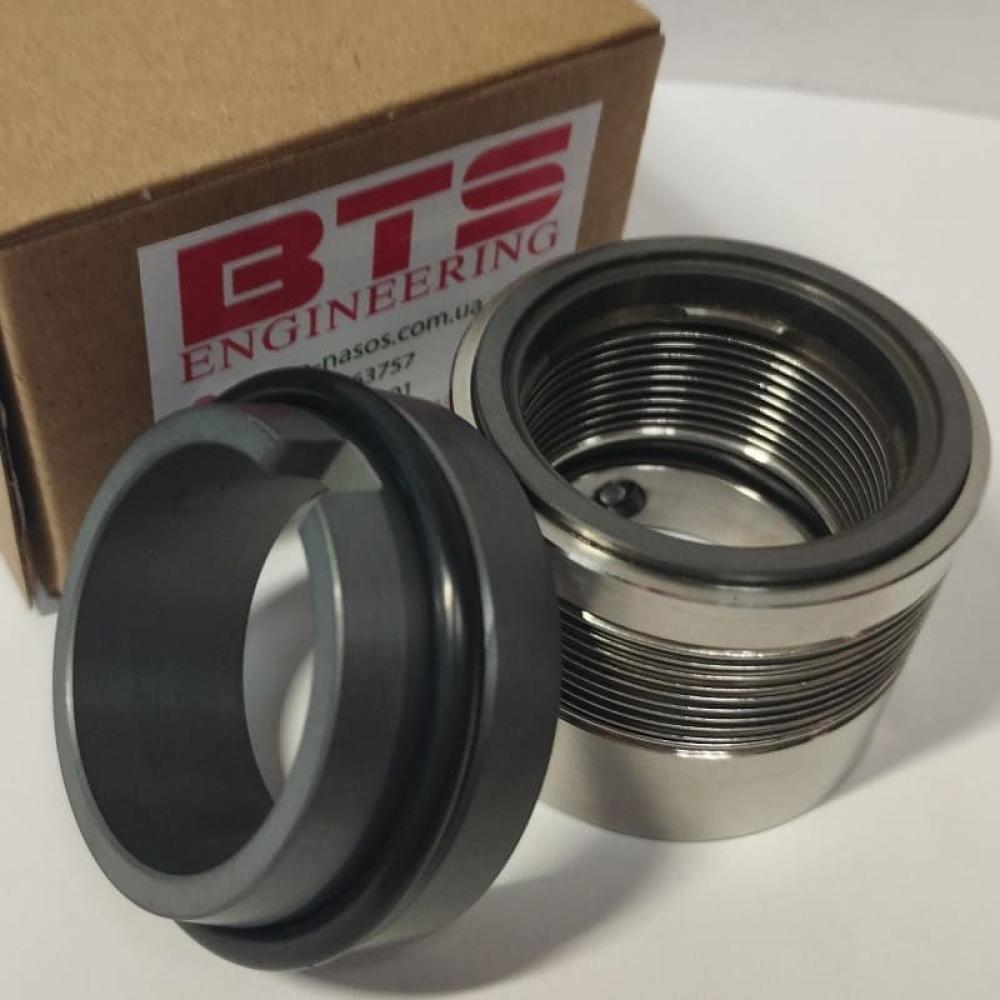

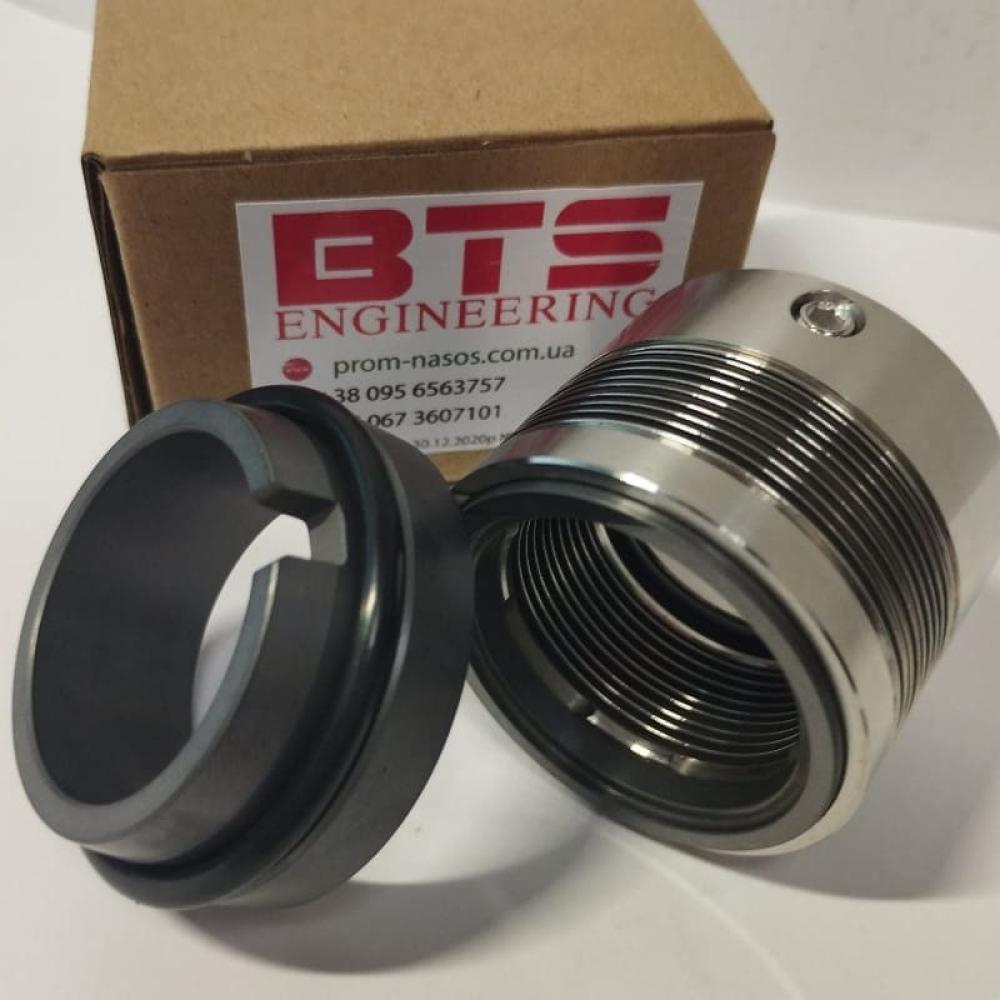

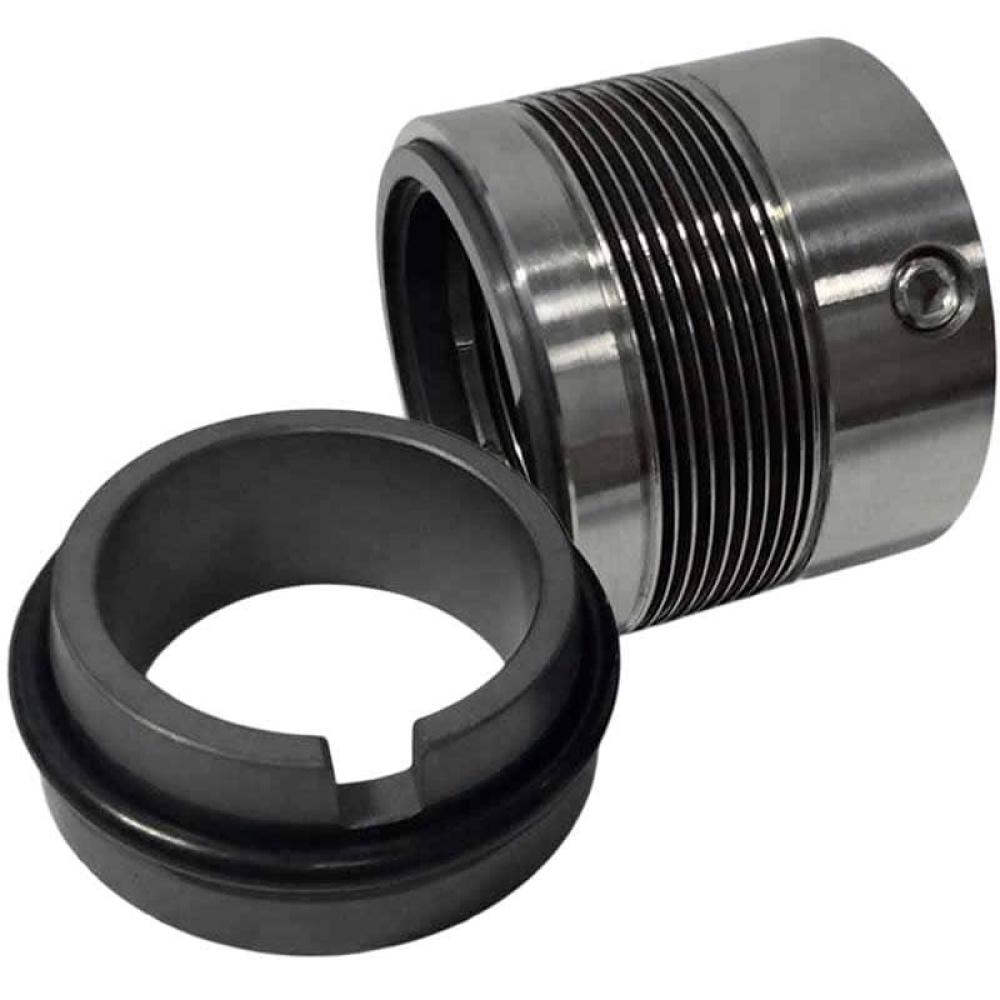

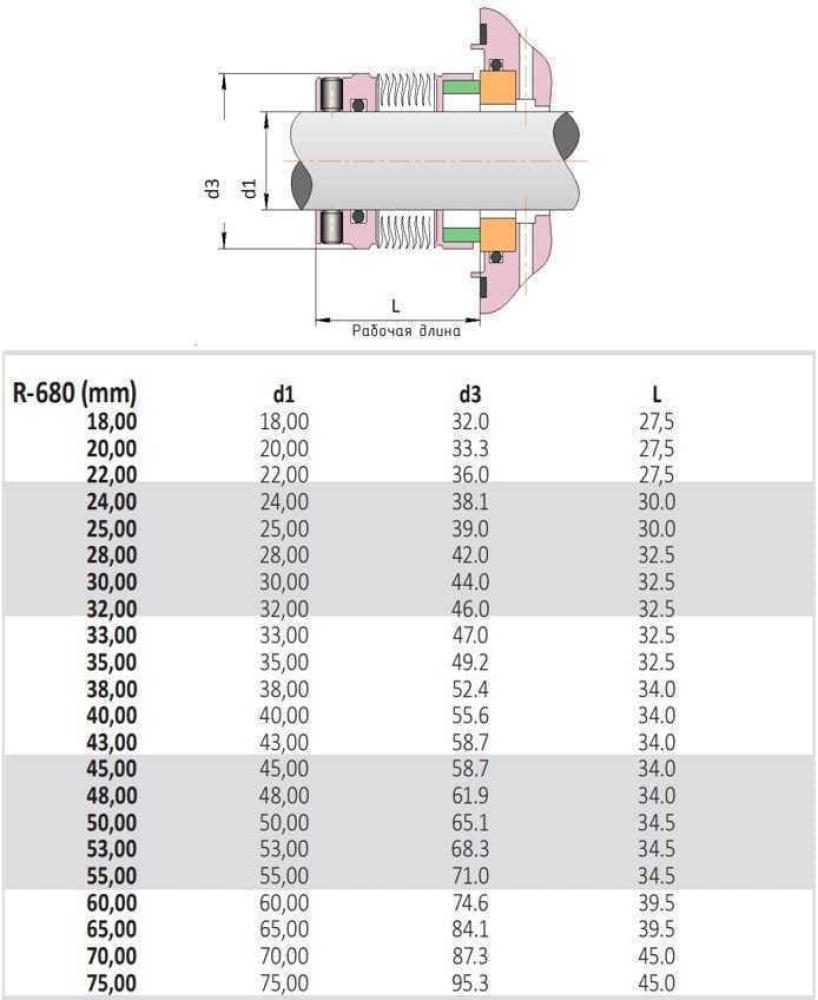

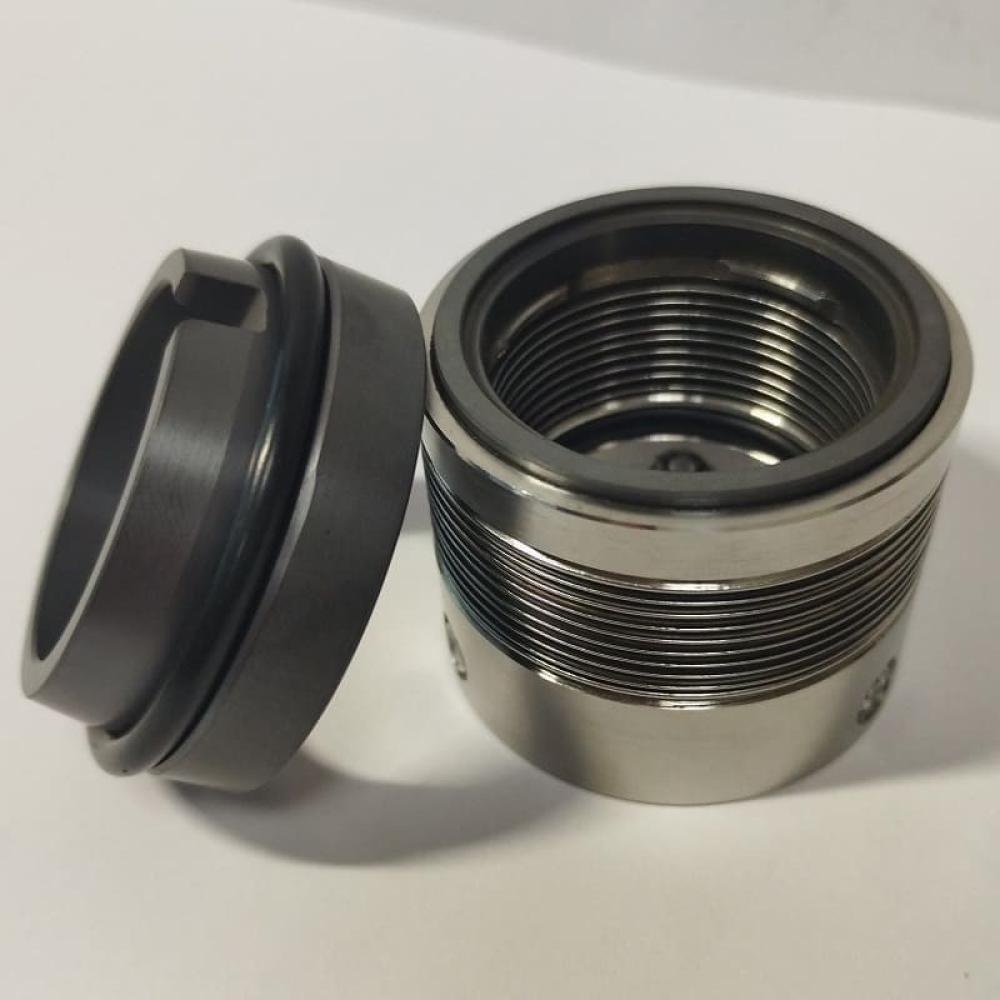

Ущільнення із металевим сильфоном R-680 2.3/8, SIC/SIC, VITON, AM350/316

Опис Ущільнення із металевим сильфоном R-680 2.3/8, SIC/SIC, VITON, AM350/316

Механічне торцеве ущільнення R-680 (676 / 670 / 680) Механічне торцеве ущільнення типу R-680 c сильфоном зі сплаву AM350, що обертається, забезпечує стійкість до корозії в агресивних середовищах з високим рівнем абразивів. Його конструкція призначена для застосування у хімічній, водопровідній та стічній воді, целюлозно-паперовій та комунальній галузях промисловості. Кільце ущільнювача не має компенсаційної функції, тому сильфон може рухатися без вологи. Аналог John Crane 680, MB-J01, HW680. Робочі обмеження: Тиск: ≤2,1 МПа Швидкість: ≤25 м/с Температура: -20ºC ~ + 200ºC Варіанти виконання: Кільце, що обертається (SiC / СAR (вуглець) / TC) Стаціонарне кільце (SiC / TC) Гума (VITON / PTFE) Металеві частини (AISI316L / AM350 / Inconel718 / Titanium / Hastelloy-C / AIIoy-20)

Документація Ущільнення із металевим сильфоном R-680 2.3/8, SIC/SIC, VITON, AM350/316

Завантажити інструкцію, каталог для Ущільнення з металевим сильфоном R-680 2.3/8, SIC/SIC, VITON, AM350/316

Завантажити каталог Catalog BTS Mechanical-Seal_ua (33,2 МБ)

Завантажити каталог Catalog BTS Mechanical-Seal_ru (26,6 МБ)

Таблиця аналогів ущільнень (134 КБ)

Відео-інструкція як правильно виміряти механічне ущільнення:

Щоб підібрати потрібне торцеве ущільнення, надішліть нам такі дані:

1. Діаметр валу – виміряйте вал або вкажіть внутрішній діаметр ущільнення у найвужчому місці.

2. Зовнішній діаметр кільця – вкажіть діаметр нерухомого кільця із встановленою гумкою.

3. Висота кільця – вкажіть відстань від пари тертя до верхньої частини гумки.

4. Довжина рухомої частини із пружиною – заміряйте довжину, підтисніть пружину майже до кінця.

5. Умови експлуатації – повідомте, яку рідину перекачує обладнання та за якої температури воно працює.

Надішліть нам ці дані до месенджера або на електронну пошту, і ми швидко підберемо потрібне ущільнення для вашого обладнання!
