Торцевое уплотнение вала R-H75 80, CAR/SIC, EPDM, 304, G9

Описание Торцевое уплотнение насоса R-H75 80, CAR/SIC, EPDM, 304, G9

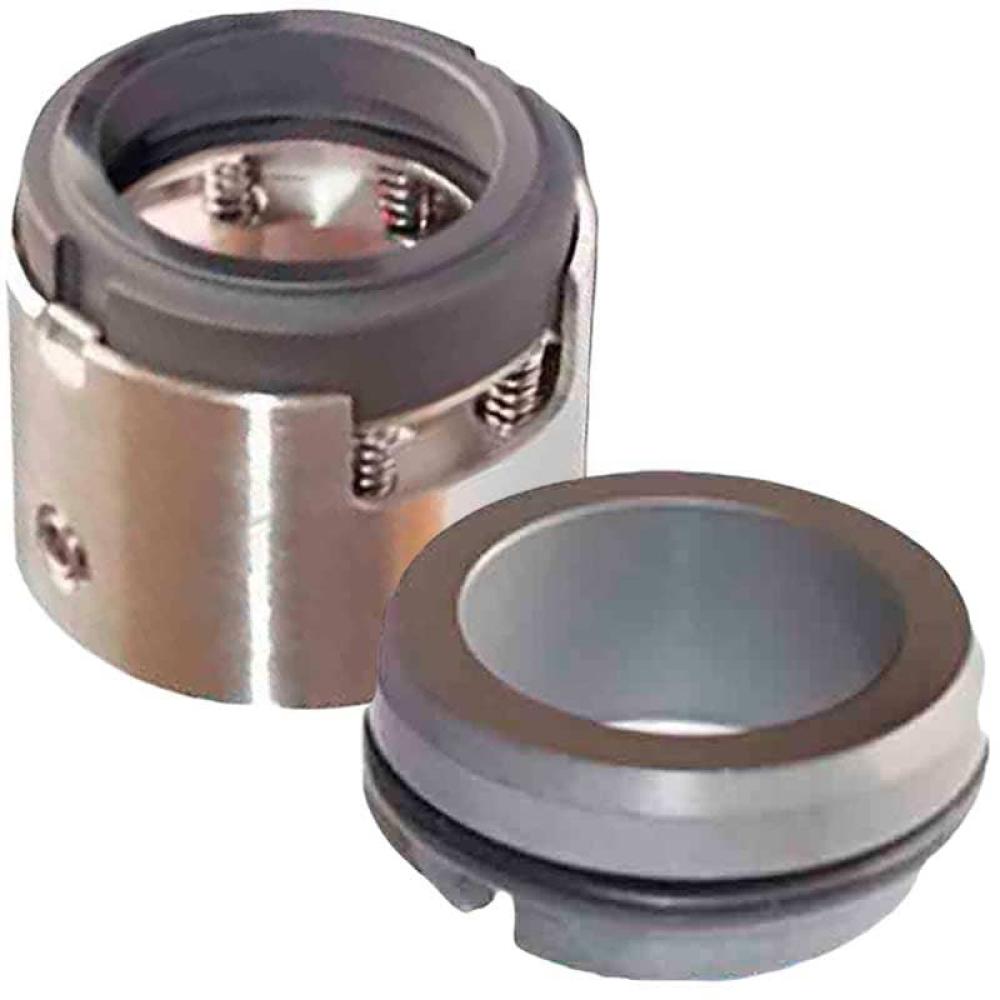

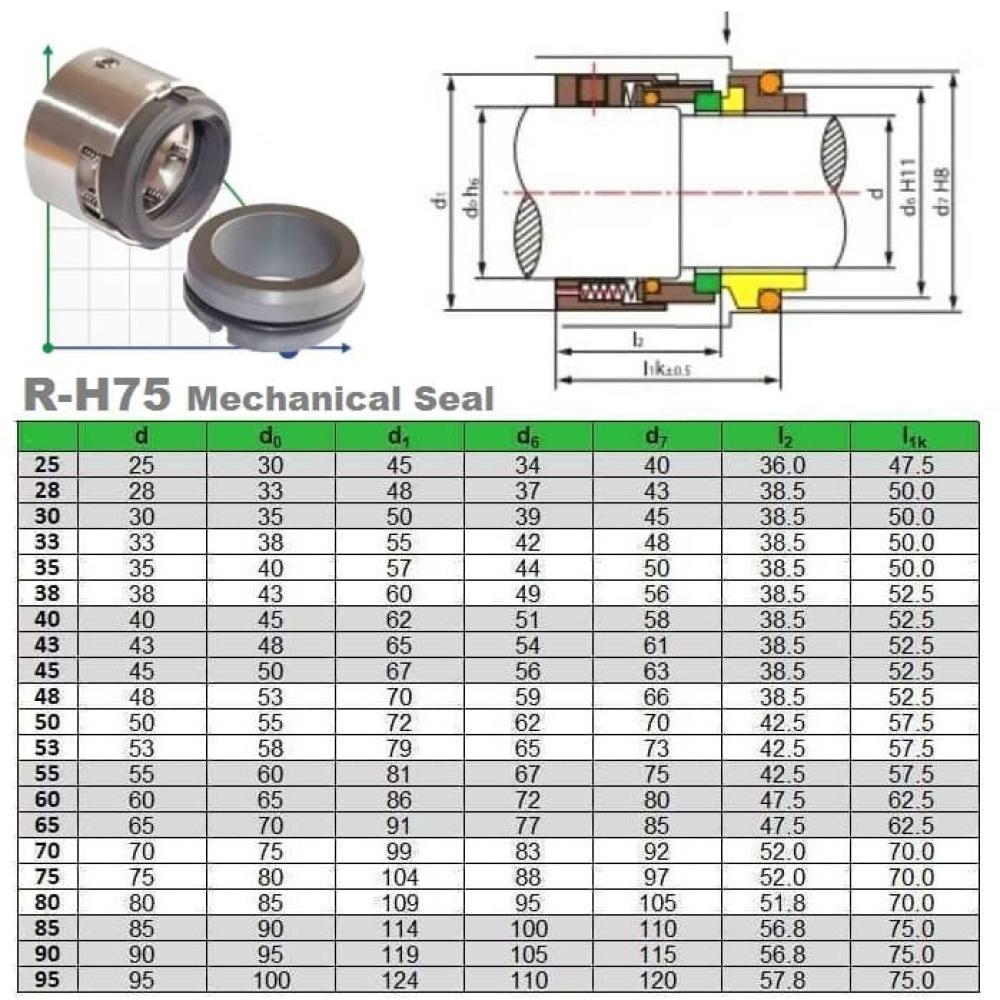

Торцевое уплотнение вала R-H75 – одинарное, разгруженное, независимое от направления вращения вала. Размеры соответствуют R-H7N, но с многопружинным блоком в защитной гильзе. Для диаметров валов от 28 до 200 мм. Аналоги: AESSEALW07DMBU/W07DMBU, BurgmannH75. Возможны комбинации контркольца с охлаждением (G115), со сплошным подвижным кольцом из углеграфита (для использования в среде летучих углеводородов H 75 VN, в соответствии с требованиями к уплотнениям с низкими выбросами) Температура: -50 °C ~ 220 °C. м/сек Материалы: 1 Подвижное кольцо: SiC/TC/Carbon/SS. 2 Неподвижное кольцо: Carbon/SiC/TC. 3 Сильфон: VITON/EPDM/FEP. 4 Пружина: SS304/SS316. 5 Металлические части: SS304 / SS316 Торцевое уплотнение для насоса Wilo, К, КМ, Х, АХ, АХП, АХ, Calpeda, DAB, Ebara, Grundfos, для насоса KSB, Allweiler, SALMSON, ACD Cryo, Flygt, IMP Pumps, насоса SPERONI, ZENIT, Inoxpa, JL, Johnson pump, Kolmeks, Pedrollo, SAER, Vulcan, WQ, WQK, для насоса Tuchenhagen, ALFA LAVAL, Donjoy, Mission Magnum.

Документация Торцевое уплотнение насоса R-H75 80, CAR/SIC, EPDM, 304, G9

Скачать инструкцию, каталог для Торцевое уплотнение насоса R-H75 80, CAR/SIC, EPDM, 304, G9

 Скачать каталог Catalog BTS Mechanical-Seal_ua (33,2 МБ)

 Скачать каталог Catalog BTS Mechanical-Seal_ru (26,6 МБ)

 Таблица аналогов уплотнений (134 КБ)

Видео-инструкция как правильно измерить механическое уплотнение:

Чтобы подобрать нужное торцевое уплотнение, пришлите нам следующие данные::

1. Диаметр вала – измерьте вал или укажите внутренний диаметр уплотнения в самом узком месте.

2. Наружный диаметр кольца – укажите диаметр неподвижного кольца с установленной резинкой.

3. Высота кольца – укажите расстояние от пары трения до верхней части резинки.

4. Длина подвижной части с пружиной – замерьте длину, подожмите пружину почти до конца.

5. Условия эксплуатации – сообщите, какую жидкость перекачивает оборудование и при какой температуре оно работает.

Отправьте нам эти данные в мессенджер или на электронную почту, и мы быстро подберем нужное уплотнение для вашего оборудования!
