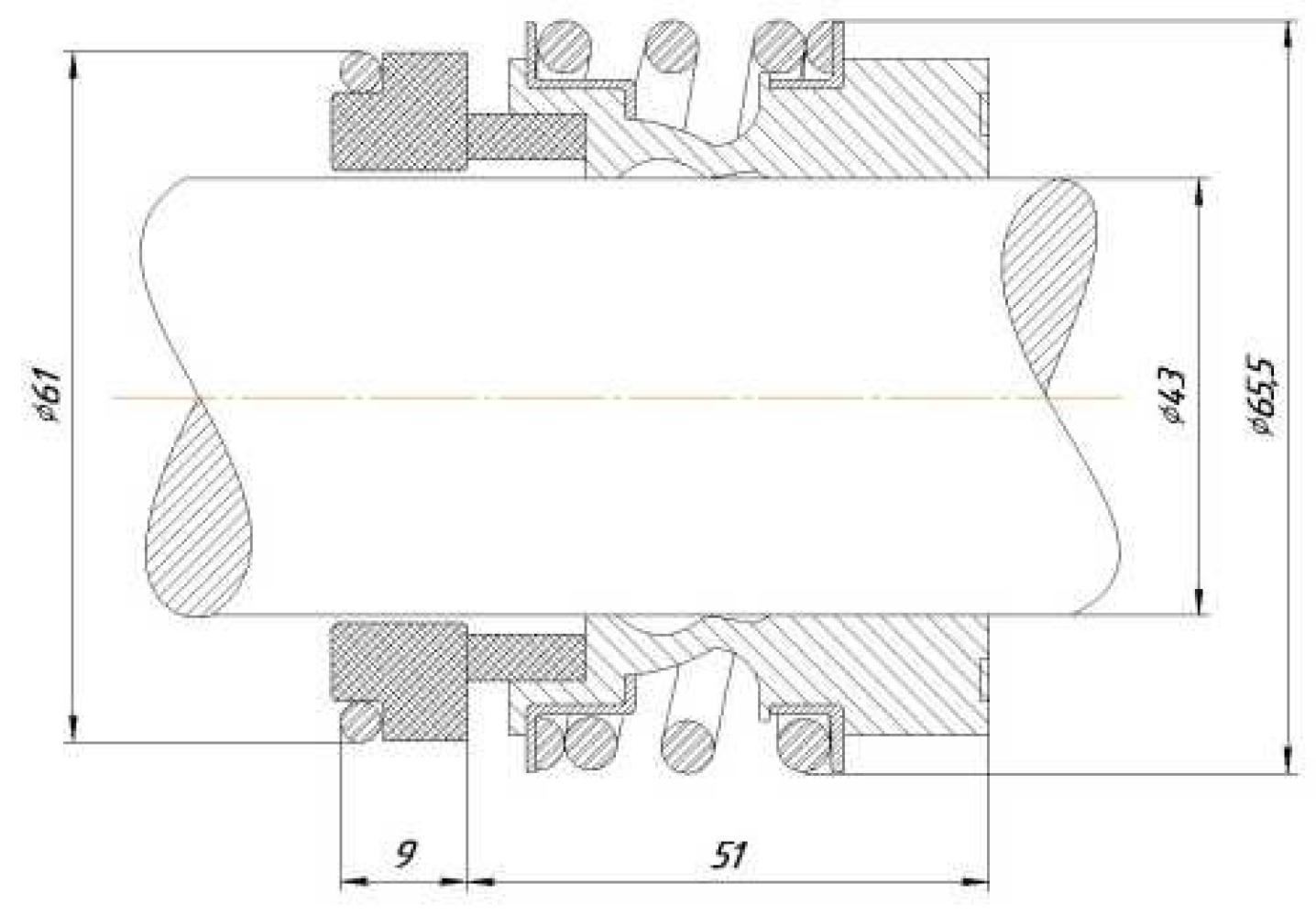

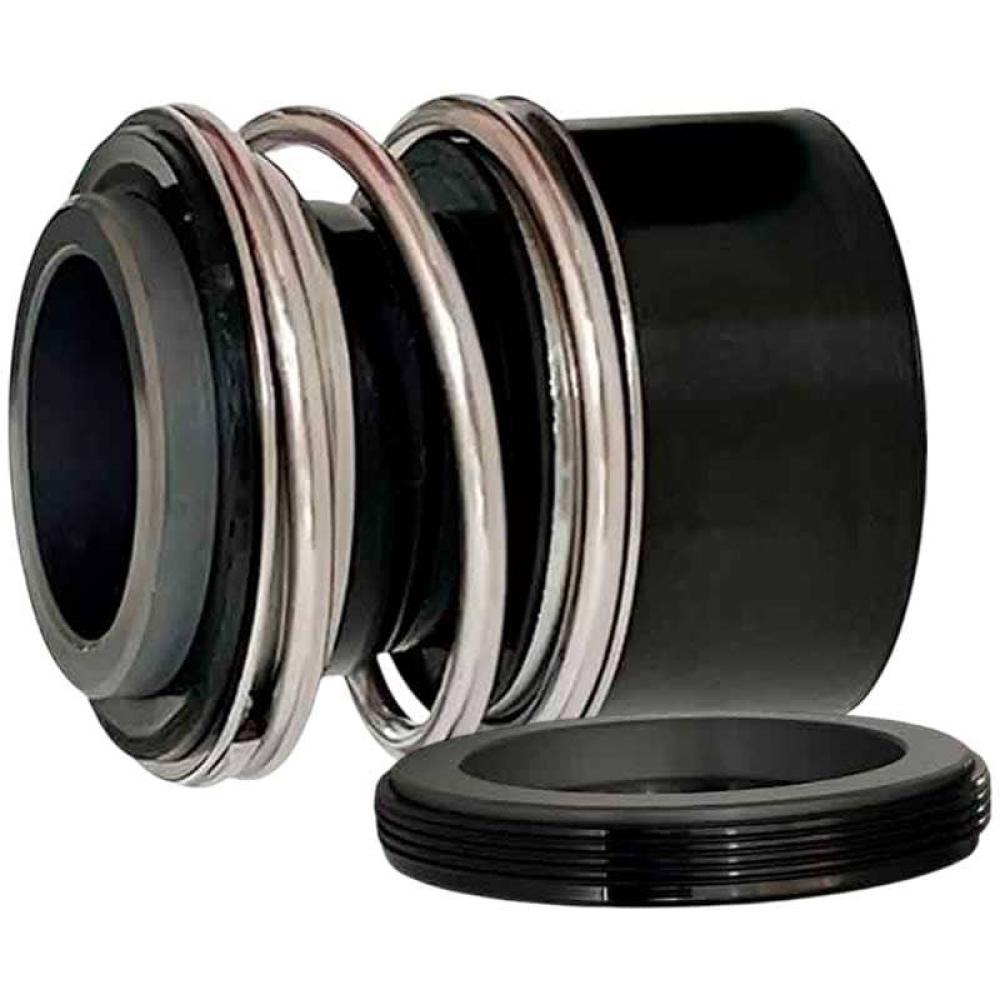

Торцевое механическое уплотнение R-MG13 43, SIC/SIC, EPDM, 304, G60

Описание Торцевое механическое уплотнение вала R-MG13 43, SIC/SIC, EPDM, 304, G60 типа ROTEN L3N, STERLING SMG13, LIDERING LRB17NU

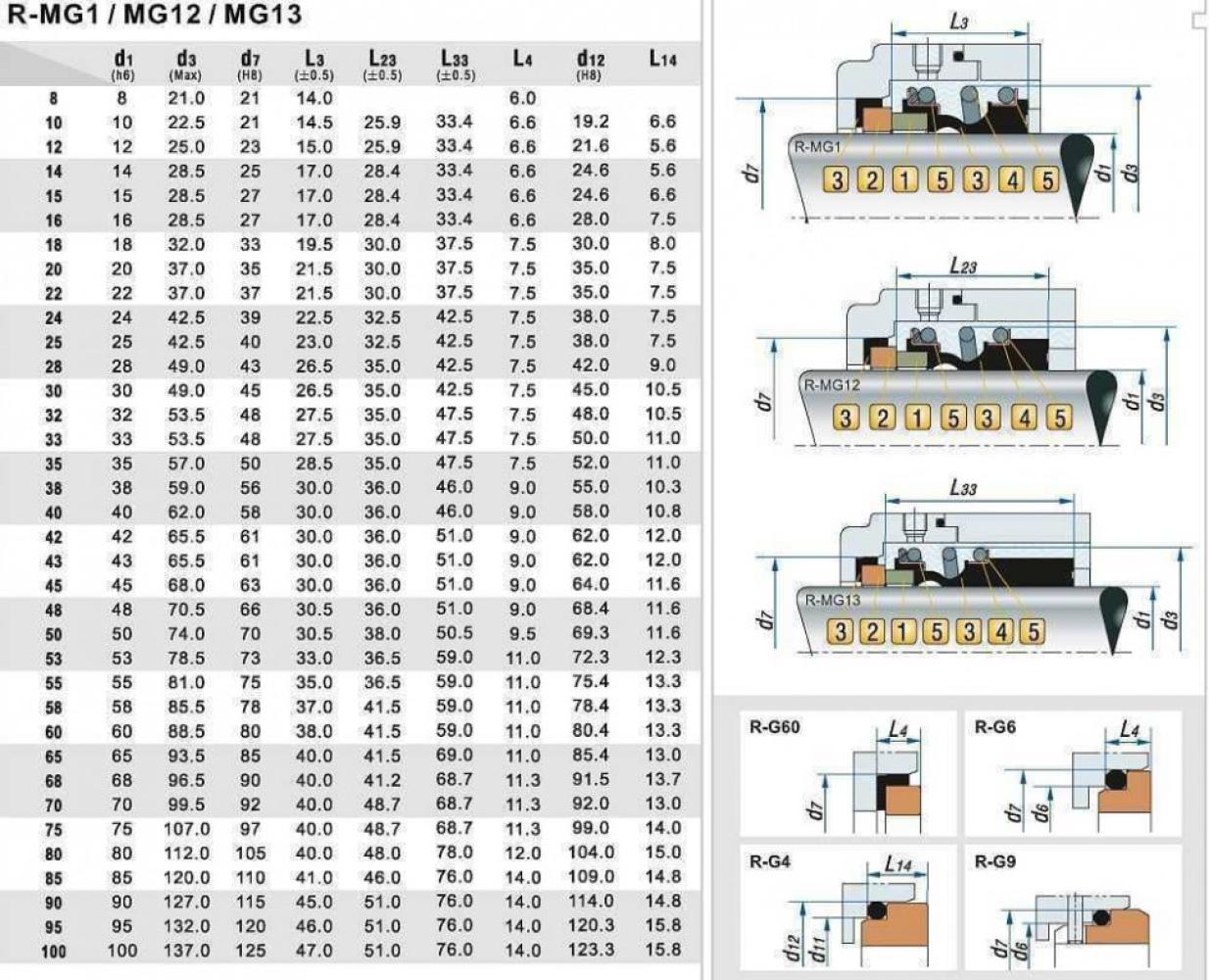

Одинарное механическое уплотнение вала R-MG13 с эластомерным сильфоном, без разгрузки, с центральной пружиной, не зависит от направления вращения вала. Применяется при температурах от –20 до + 140°С, с давлением до 1.6 МПа и скоростью вращения до 10 м/сек. Имеет идентичные размеры R-MG1, но с удлиненной цилиндрической частью сильфона для обеспечения монтажной длины. Используется в центробежных насосах, миксерах и другом оборудовании. Перекачиваемые вещества - вода, молочные продукты, соки и др. Применяется в следующих типах насосов Grundfos: R-MG13-28, G6: - Grundfos NB 32, NB 40, NB 50, NB 65, NB 80, NB 100. Артикул Grundfos: 96488302 98434905 , 98670789 , 96551963 , 97769885 , 96548351 , 96658825 , 96658827 , 96658826 , 96658886 96658829, 97769886, 96658830. R-MG13-38, G6: - Grundfos NB 40, NB 50, NB 65, NB 80, NB 100, NB 125, NB 150. Артикул Grund 96548357, 98434906, 98434908, 98670790, 96551928, 97769887, 96548356, 96658836, 96658868 96658839, 98670805, 96658850, 97769888, 96658851. R-MG13-48, G6: - Grundfos NB 80, NB 100, NB 125, NB 15: 96658791, 98434909, 98434941, 98670801, 96658794, 97769889, 96658857, 96658860, 96658855 98670806, 96658862, 97769890. R-MG13-55, G6: - Grundfos NB 150, NB 200, NB 250. Артикул Grundfos: 96306475, 9665884 98434944, 98670802, 96658804, 97769891, 97769919, 97769921, 97769927, 97769929, 98670807 97769892. R-MG13-60, G6: - Grundfos NB 125, NB 150, NB 250. Артикул Grundfos: 96658812,96658815,98434945,98434947 96658818, 97769893, 97769920, 97769922 97769928, 97769930, 98670808, 97769932, 97769894. Lowara, KSB (Etanorm ETN 050-032-160, Etachrom), WILO (MVI, MHI, IPL, DPL), Saer (IP), Calpeda (GM, MXS), ГНОМ, КМ, DAB, Johnson Pump, Foras, INOXPA и другие. Аналог механических уплотнений: Burgmann MG13, Lidering М212.N13, DIMER TCP.13-60, AESSEAL B093U, B013, Flowserve 193, Roten L3N, Sterling SMG13, Vulcan 193, Каталог R-MG13, АХ, АХП, АХ, Calpeda, DAB, Ebara, Grundfos, для насоса KSB, Allweiler, SALMSON, ACD Cryo, Flygt, ИМП pumps, LOWARA, PENTAX, Foras, Fristam, для насоса SPERONI, ZENIT, Inoxpa, JL, John WQ, WQK, для насоса Tuchenhagen, ALFA LAVAL, Donjoy, Mission Magnum.

Документация Торцевое механическое уплотнение вала R-MG13 43, SIC/SIC, EPDM, 304, G60 типа ROTEN L3N, STERLING SMG13, LIDERING LRB17NU

Скачать инструкцию, каталог для Торцевое механическое уплотнение вала R-MG13 43, SIC/SIC, EPDM, 304, G60 типа ROTEN L3N, STERLING SMG13, LIDERING LRB17NU

 Скачать каталог Catalog BTS Mechanical-Seal_ua (33,2 МБ)

 Скачать каталог Catalog BTS Mechanical-Seal_ru (26,6 МБ)

 Таблица аналогов уплотнений (134 КБ)

Видео-инструкция как правильно измерить механическое уплотнение:

Чтобы подобрать нужное торцевое уплотнение, пришлите нам следующие данные::

1. Диаметр вала – измерьте вал или укажите внутренний диаметр уплотнения в самом узком месте.

2. Наружный диаметр кольца – укажите диаметр неподвижного кольца с установленной резинкой.

3. Высота кольца – укажите расстояние от пары трения до верхней части резинки.

4. Длина подвижной части с пружиной – замерьте длину, подожмите пружину почти до конца.

5. Условия эксплуатации – сообщите, какую жидкость перекачивает оборудование и при какой температуре оно работает.

Отправьте нам эти данные в мессенджер или на электронную почту, и мы быстро подберем нужное уплотнение для вашего оборудования!
