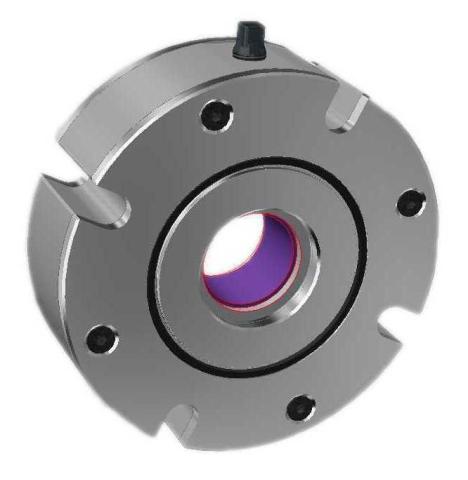

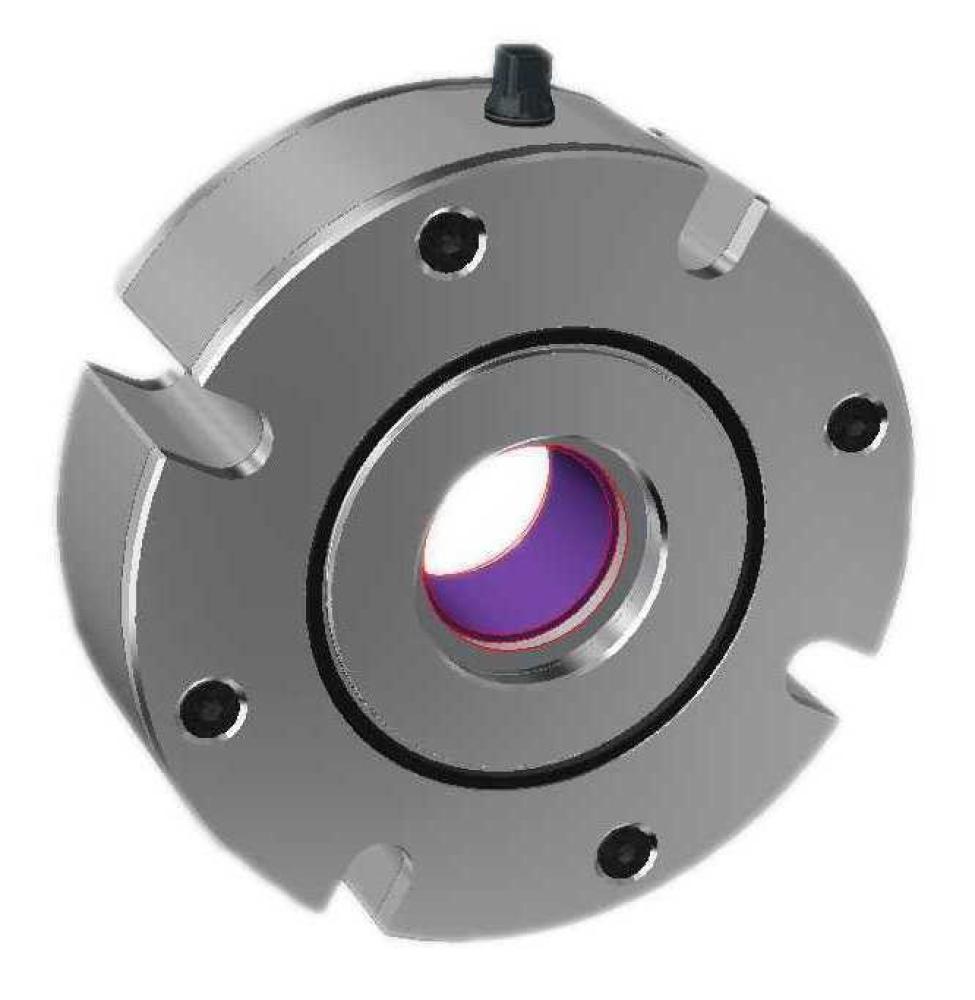

PALM 40-A-V уплотнение шнекового питателя

Описание PALM 40-A-V уплотнение шнекового питателя

Преимуществом данного типа уплотнения является простота установки и эксплуатации, а также универсальность использования. Торцевые уплотнения типа PALM используются для жидких, сыпучих и газообразных продуктов. Могут устанавливаться на открытых емкостях, емкостях под давлением и под вакуумом. Например - химические реакторы с мешалками, наклонные, вертикальные и горизонтальные шнековые конвейеры, ленточные блендеры, консольные мешалки и другие промышленные машины и установки, где есть необходимость уплотнения валов и осей. Особенностью уплотнения является возможность работы при значительном радиальном колебании вала, а также его угловых отклонениях. Технические характеристики 1. Материал крышки-сталь нержавеющая AISI 304 2. Материал уплотнительной втулки-Viton 3. Материал уплотнительных дисков - фторопласт 4 4. Температурный диапазон - -10 ... +120 С 5. Допуск несоосности вала-3.5 мм 6. Максимальная частота вращения вала - 120 об/мин 7. Максимальное давление-5 атм (при условии продувки сжатым воздухом) 8. Тип смазки-силиконовая смазка

Документация PALM 40-A-V уплотнение шнекового питателя

Скачать инструкцию, каталог для PALM 40-A-V уплотнение шнекового питателя

 Скачать каталог Catalog BTS Mechanical-Seal_ua (33,2 МБ)

 Скачать каталог Catalog BTS Mechanical-Seal_ru (26,6 МБ)

 Таблица аналогов уплотнений (134 КБ)

Видео-инструкция как правильно измерить механическое уплотнение:

Чтобы подобрать нужное торцевое уплотнение, пришлите нам следующие данные::

1. Диаметр вала – измерьте вал или укажите внутренний диаметр уплотнения в самом узком месте.

2. Наружный диаметр кольца – укажите диаметр неподвижного кольца с установленной резинкой.

3. Высота кольца – укажите расстояние от пары трения до верхней части резинки.

4. Длина подвижной части с пружиной – замерьте длину, подожмите пружину почти до конца.

5. Условия эксплуатации – сообщите, какую жидкость перекачивает оборудование и при какой температуре оно работает.

Отправьте нам эти данные в мессенджер или на электронную почту, и мы быстро подберем нужное уплотнение для вашего оборудования!
