- Аналог
- Burgmann Cartex-SN
- Диаметр вала
- 100
- Материал металлических частей
- 304
- Материал резины
- VITON
- Пары трения
- CAR/SIC
- Производитель
- BTS Engineering
- Рабочая температура
- -40°C +220°C
- Тип уплотнения
- R-CARTEX(SN)

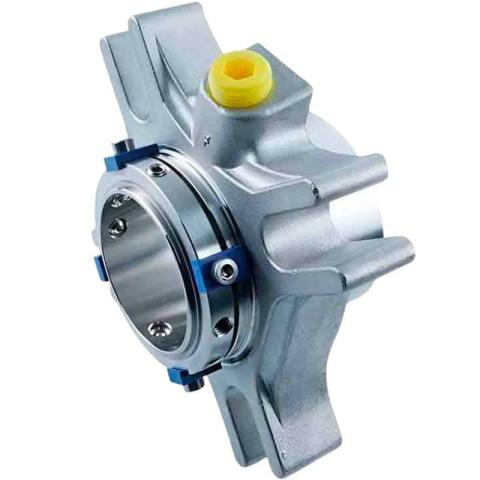

Описание Уплотнение картриджное R-CARTEX(SN) 100, CAR/SIC, VITON, 304

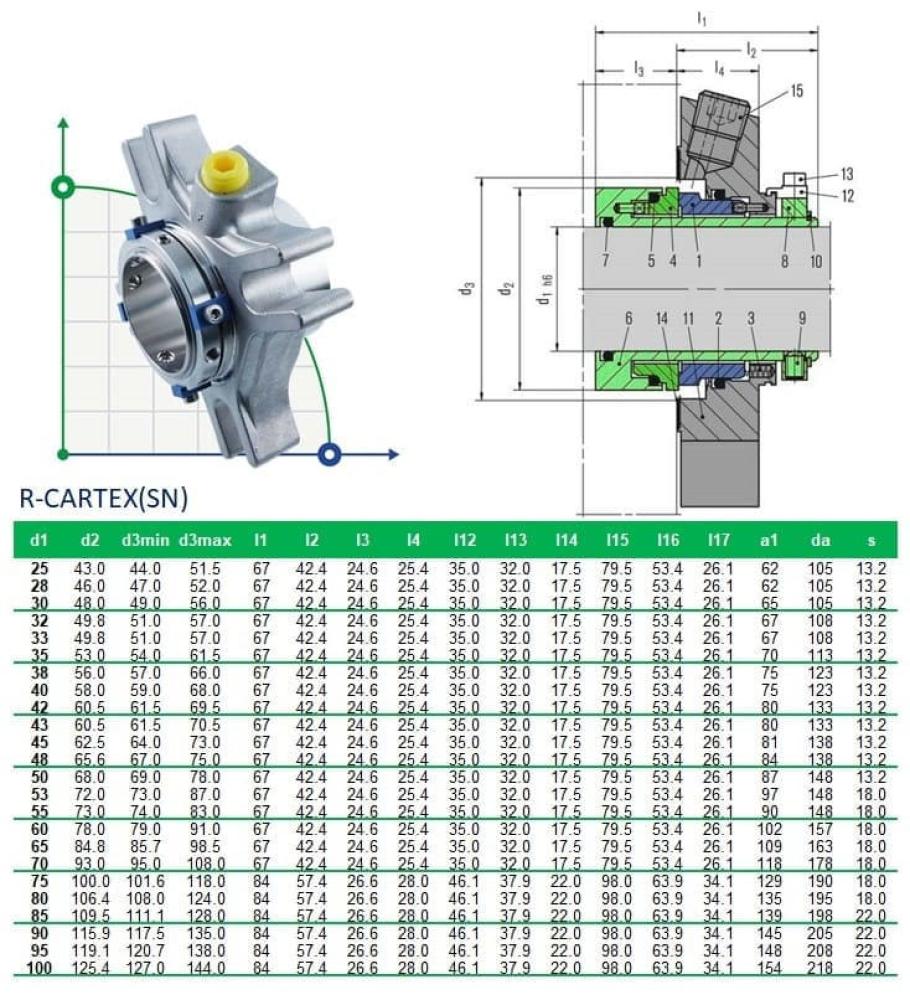

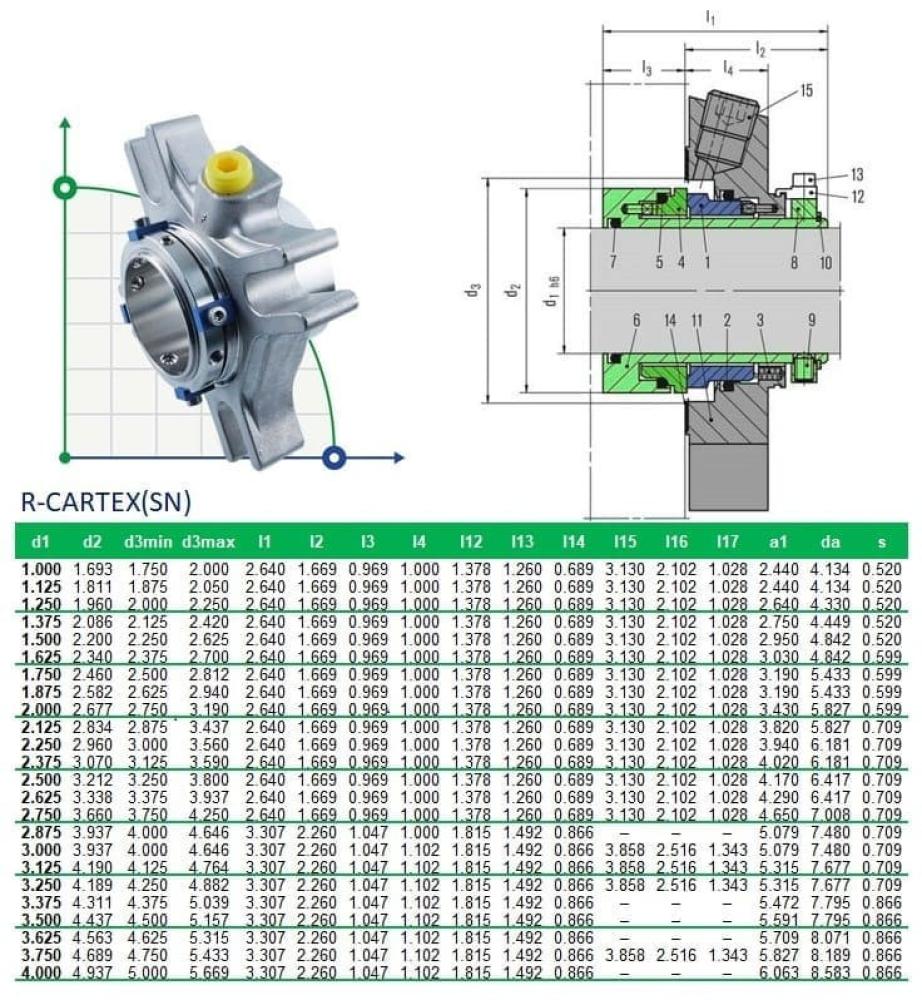

Картриджное уплотнение R-CARTEX (SN) – одинарное сбалансированное уплотнение с подсоединением для промывки. Представляет собой полностью смонтированный узел для применения в сальниковых камерах насосов, в частности центробежных, с произвольным направлением вращения. Уплотнение R-CARTEX (SN) идеально подходит для применения в химической, нефтехимической, фармацевтической, сахарной и пищевой, бумажной промышленности, при производстве напитков, в водоснабжении. Требуется система подачи затворной жидкости. Диаметр вала: d1 = 25...100 мм (1.000"... 4.000") Температура: t = -40°C... 220°C (-40°F ... 428°F) Для комбинации пар трения графит/карбид кремния-рабочее давление: p6 =3g бар 16 м/с (52 фут/с) Для комбинации карбид кремния/карбид кремния или карбид кремния/карбид вольфрама-давление: p1 = 10 бар (145 PSI) Скорость скольжения: vg = 10 м/с (33 фута/с) Система циркуляции бар3 Δp(p3 – p1) = 2…3 бар (29..44 фунта/кв. дюйм), 7 бар (102 фунт/кв.дюйм) для барьерной среды с плохими смазочными свойствами. Запуск насоса: Δp (p3 – p1) макс = разрешено 25 бар (363 PSI) Рекомендуемая рабочая среда: макс. ISO VG 5 осевое перемещение: ±1,0 мм, d1 ≥75 мм ±1,5 мм
Документация Уплотнение картриджное R-CARTEX(SN) 100, CAR/SIC, VITON, 304
Скачать инструкцию, каталог для Уплотнение картриджное R-CARTEX(SN) 100, CAR/SIC, VITON, 304
Скачать каталог Catalog BTS Mechanical-Seal_ua (33,2 МБ)
Скачать каталог Catalog BTS Mechanical-Seal_ru (26,6 МБ)
Таблица аналогов уплотнений (134 КБ)
Видео-инструкция как правильно измерить механическое уплотнение:
Чтобы подобрать нужное торцевое уплотнение, пришлите нам следующие данные::
1. Диаметр вала – измерьте вал или укажите внутренний диаметр уплотнения в самом узком месте.
2. Наружный диаметр кольца – укажите диаметр неподвижного кольца с установленной резинкой.
3. Высота кольца – укажите расстояние от пары трения до верхней части резинки.
4. Длина подвижной части с пружиной – замерьте длину, подожмите пружину почти до конца.
5. Условия эксплуатации – сообщите, какую жидкость перекачивает оборудование и при какой температуре оно работает.
Отправьте нам эти данные в мессенджер или на электронную почту, и мы быстро подберем нужное уплотнение для вашего оборудования!
