- Аналог
- Burgmann Cartex-DN
- Диаметр вала
- 80
- Материал металлических частей
- 304
- Материал резины
- VITON
- Пары трения
- SIC/SIC/SIC/CAR
- Производитель
- BTS Engineering
- Тип уплотнения
- R-CARTEX(DN)

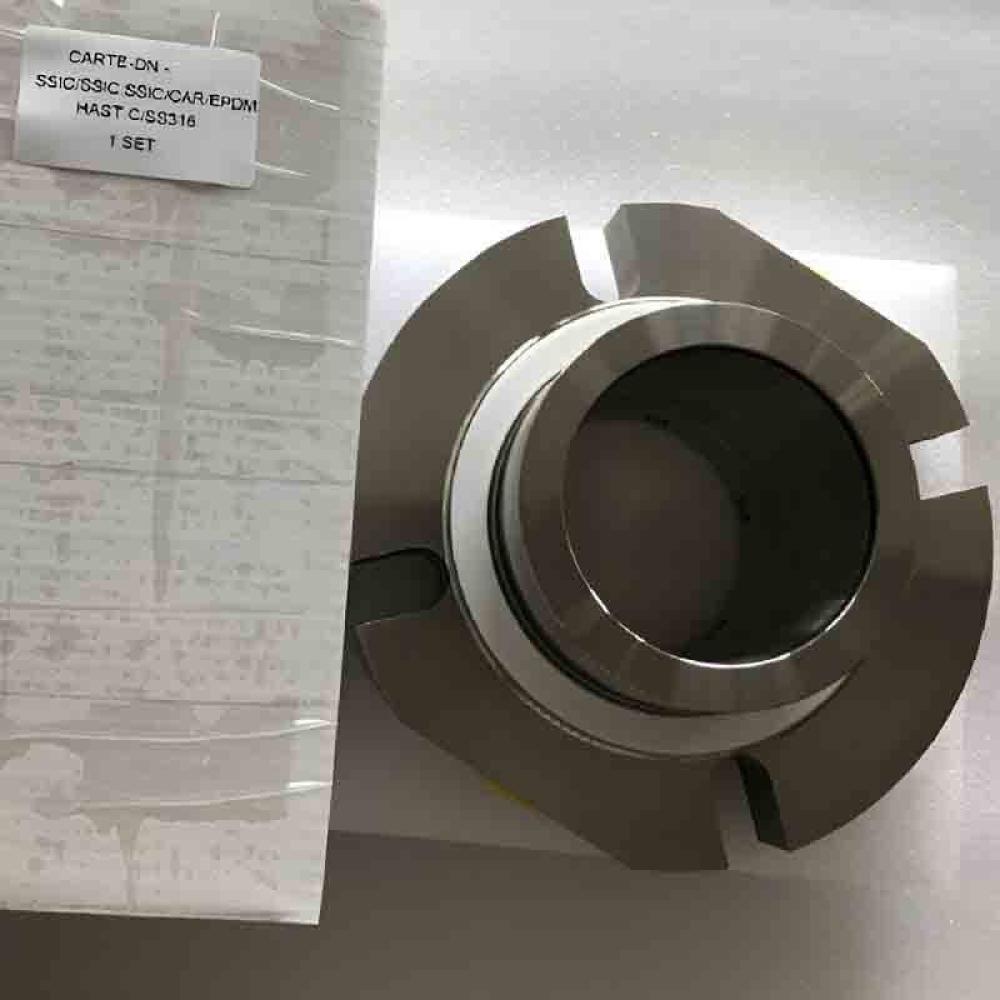

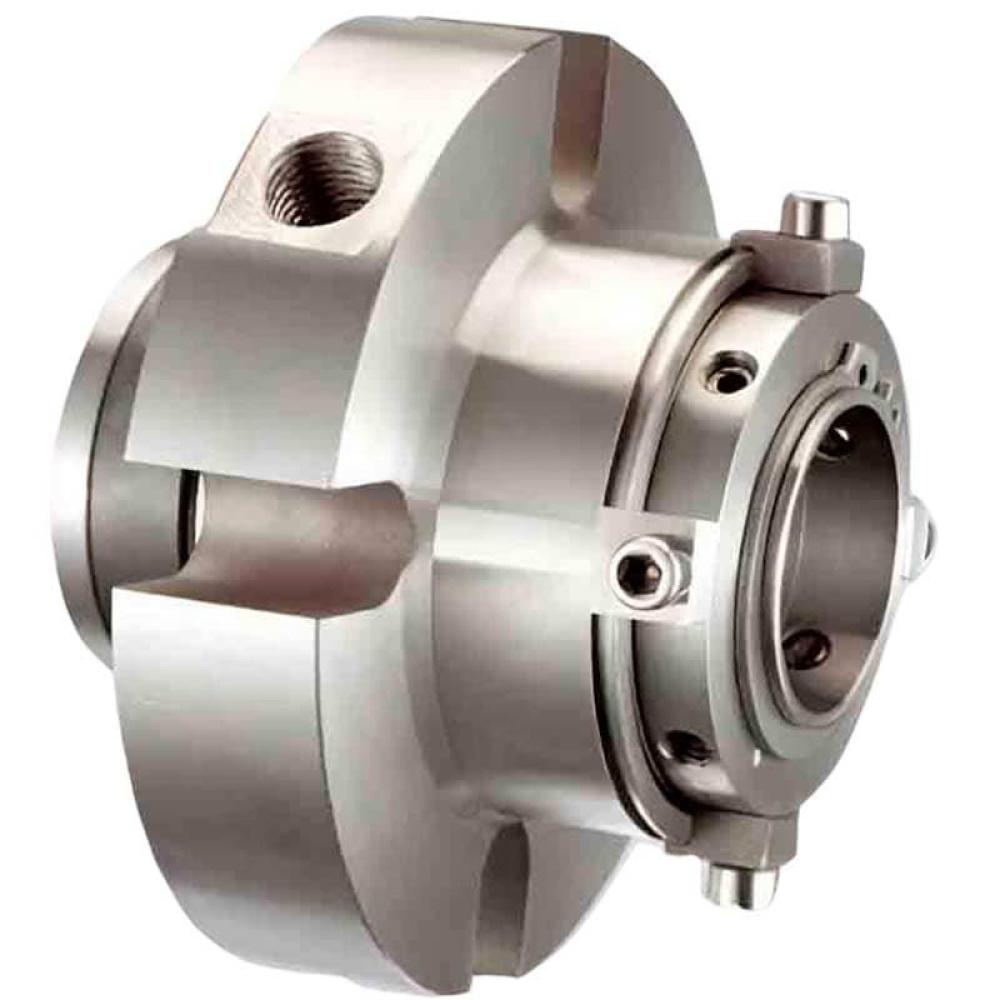

Описание Картриджное двойное уплотнение R-CARTEX(DN) 80, SIC/SIC/SIC/CAR, VITON, 304

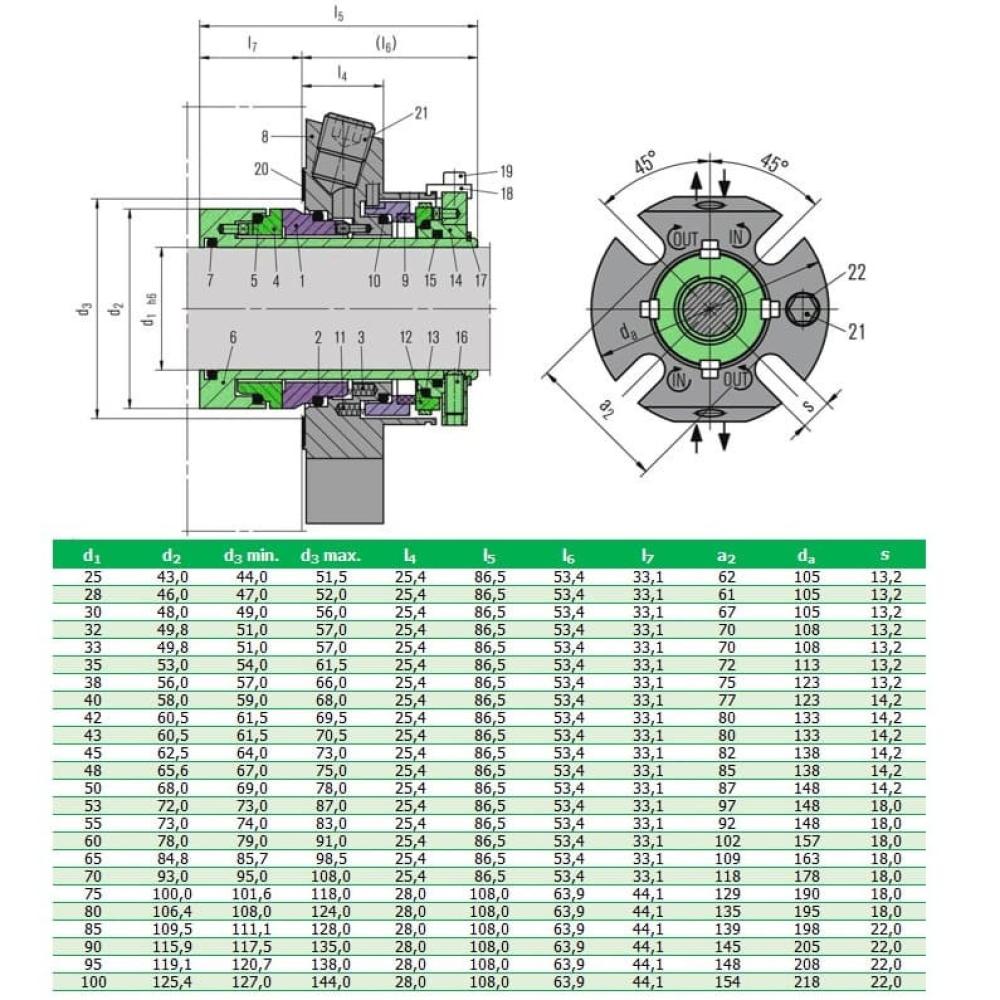

Двойное картриджное уплотнение R-CARTEX(DN) представляет собой полностью смонтированный узел для применения в сальниковых камерах насосов. С произвольным направлением вращения, с двойной гидравлической разгрузкой – уплотнение R-CARTEX(DN) идеально зарекомендовало себя в химической, нефтехимической, фармацевтической, сахарной и пищевой, бумажной промышленности. Встроенная система циркуляции жидкости затвора позволяет обойтись без дополнительных устройств циркуляции. Требуется система подачи затворной жидкости. Диаметр вала: d1 = 25...100 мм (1.000"...4.000") Температура: t = -40°C ... 220°C (-40°F ... 428°F) Для комбинации пар трения графит/карбид кремния - рабочее давление: p1 = 25 бар 16 м/с (52 фут/с) Для комбинации карбид кремния/карбид кремния или карбид кремния/карбид вольфрама - давление: p1 = 20 бар (290 PSI) Скорость скольжения: vg = 10 м/с (33 фута/с) Система циркуляции барьерной жидкости (p3 - p1) идеально = 2...3 бар (29...44 фунта/кв. дюйм), 7 бар (102 фунт/кв.дюйм) для барьерной среды с плохими смазочными свойствами. Запуск насоса: Δp (p3 – p1) макс = разрешено 25 бар (363 PSI) Рекомендуемая рабочая среда: макс. ISO VG 5 Осевое перемещение: ±1,0 мм, d1 ≥75 мм ±1,5 мм, d1 ≥75 мм ±1,5 мм
Документация Картриджное двойное уплотнение R-CARTEX(DN) 80, SIC/SIC/SIC/CAR, VITON, 304
Скачать инструкцию, каталог для Картриджное двойное уплотнение R-CARTEX(DN) 80, SIC/SIC/SIC/CAR, VITON, 304
Скачать каталог Catalog BTS Mechanical-Seal_ua (33,2 МБ)
Скачать каталог Catalog BTS Mechanical-Seal_ru (26,6 МБ)
Таблица аналогов уплотнений (134 КБ)
Видео-инструкция как правильно измерить механическое уплотнение:
Чтобы подобрать нужное торцевое уплотнение, пришлите нам следующие данные::
1. Диаметр вала – измерьте вал или укажите внутренний диаметр уплотнения в самом узком месте.
2. Наружный диаметр кольца – укажите диаметр неподвижного кольца с установленной резинкой.
3. Высота кольца – укажите расстояние от пары трения до верхней части резинки.
4. Длина подвижной части с пружиной – замерьте длину, подожмите пружину почти до конца.
5. Условия эксплуатации – сообщите, какую жидкость перекачивает оборудование и при какой температуре оно работает.
Отправьте нам эти данные в мессенджер или на электронную почту, и мы быстро подберем нужное уплотнение для вашего оборудования!
